Giới thiệu về bản vẽ bể xử lý nước thải sinh hoạt
Hệ thống xử lý nước thải sinh hoạt đóng vai trò quan trọng trong việc bảo vệ môi trường và sức khỏe cộng đồng. Nước thải sinh hoạt không chỉ là một nguồn ô nhiễm tiềm tàng mà còn là một vấn đề lớn tại nhiều khu đô thị hiện đại, nơi mật độ dân cư ngày càng tăng cao. Việc xử lý hiệu quả nguồn nước thải này không chỉ giúp giảm thiểu tác động xấu đến môi trường mà còn bảo đảm an toàn cho nguồn nước sinh hoạt của chúng ta.
Khi thiết kế bể xử lý nước thải, có một số yếu tố cần cân nhắc như diện tích đất, chi phí đầu tư, tính năng kỹ thuật, và quy trình xử lý phù hợp với điều kiện địa phương. Tất cả những yếu tố này sẽ hình thành nên bản vẽ bể xử lý nước thải sinh hoạt, giúp bạn có cái nhìn tổng quát và chuẩn bị cho những bước tiếp theo trong quá trình xây dựng hệ thống.
CWI Việt Nam tự hào là đơn vị cung cấp các giải pháp xử lý nước hiệu quả, giúp bạn thực hiện những kế hoạch bảo vệ môi trường một cách bền vững. Hãy cùng khám phá sâu hơn về cơ sở và nguyên lý thiết kế bể xử lý nước thải trong phần tiếp theo.
Cơ sở và nguyên lý thiết kế bể xử lý nước thải
Hệ thống xử lý nước thải sinh hoạt không chỉ cần thiết cho việc bảo vệ môi trường mà còn là một yếu tố quan trọng trong việc bảo vệ sức khỏe cộng đồng. Để thiết kế một bể xử lý nước thải hiệu quả, có nhiều yếu tố cần cân nhắc:
Các yếu tố ảnh hưởng đến thiết kế
- Diện tích và đặc điểm địa hình: Diện tích đất cần thiết cho bể xử lý là yếu tố đầu tiên cần xem xét. Bể cần phải được thiết kế phù hợp với điều kiện địa hình của khu vực, bao gồm độ dốc, tính chất đất và khả năng thoát nước. Nếu địa hình không bằng phẳng, có thể cần điều chỉnh thiết kế để đảm bảo hiệu quả trong quá trình xử lý.
- Kinh phí đầu tư: Chi phí xây dựng và vận hành bể xử lý nước thải là một yếu tố quan trọng khác. Bạn cần lập một dự toán chi phí chi tiết cho tất cả các phần của hệ thống, từ xây dựng bể đến mua sắm thiết bị và duy trì hoạt động. Lựa chọn công nghệ xử lý phù hợp cũng ảnh hưởng đến kinh phí đầu tư ban đầu và chi phí vận hành sau này.
Nguyên lý hoạt động cơ bản
Bể xử lý nước thải hoạt động theo nguyên tắc tách lọc và xử lý các chất ô nhiễm có trong nước thải.
-

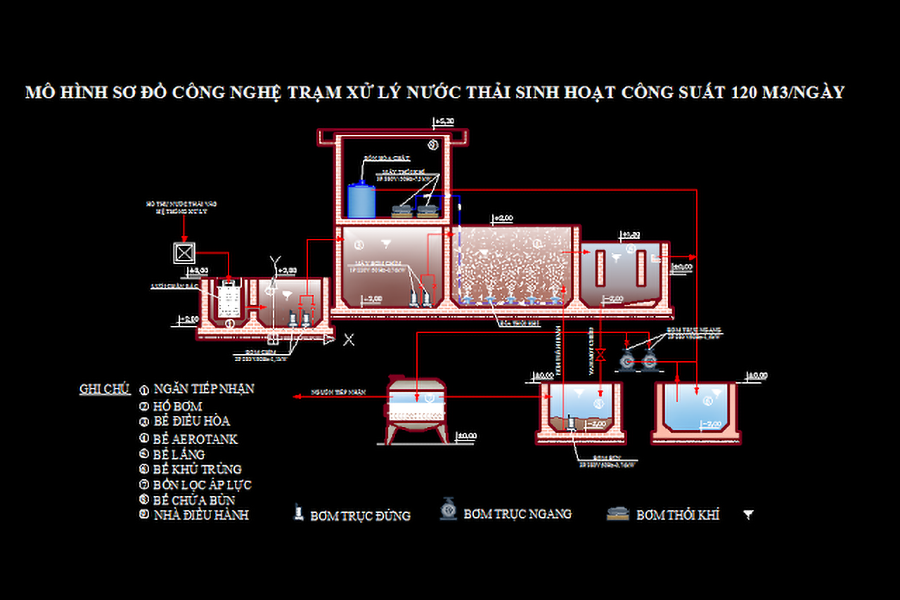

Sơ đồ hoạt động của bể xử lý: Thông thường, quá trình xử lý nước thải bao gồm các bước chính như: thu gom nước thải từ nguồn phát sinh, đưa vào bể thu gom, sau đó chuyển tiếp đến các bể xử lý khác như bể điều hòa, bể anoxic, bể aerobic và cuối cùng là bể lắng. Mỗi bể có vai trò riêng biệt trong việc loại bỏ các chất ô nhiễm khác nhau.
-
Mô tả chức năng từng phần của hệ thống:
- Bể thu gom: Chứa nước thải từ các nguồn, giúp ổn định lưu lượng trước khi đưa vào hệ thống xử lý.
- Bể điều hòa: Điều chỉnh lưu lượng và nồng độ ô nhiễm, đảm bảo hệ thống xử lý hoạt động ổn định.
- Bể Anoxic: Giúp giảm hàm lượng nitơ trong nước thải thông qua quá trình khử nitrat.
- Bể Aerobic: Nơi diễn ra quá trình hiếu khí giúp phân hủy các chất hữu cơ có trong nước thải.
- Bể lắng: Tách bùn cặn sau quá trình xử lý, đảm bảo nước thải sau xử lý đạt tiêu chuẩn trước khi xả ra môi trường.
CWI Việt Nam cam kết cung cấp những giải pháp xử lý nước thải hiệu quả, bền vững, đáp ứng nhu cầu bảo vệ môi trường và sức khỏe cộng đồng.
Các loại bể trong hệ thống xử lý
Hệ thống xử lý nước thải sinh hoạt hiện đại thường bao gồm nhiều loại bể khác nhau, mỗi loại bể đều có chức năng và nguyên lý hoạt động riêng biệt. Dưới đây là thông tin chi tiết về hai loại bể phổ biến: bể UASB và bể Aerotank, cùng với bể Anoxic và bể lắng.
Bể UASB và bể Aerotank
| Bể UASB | Bể Aerotank |
|---|---|
| Nguyên lý hoạt động của bể UASB: Bể UASB (Upflow Anaerobic Sludge Blanket) hoạt động theo phương pháp xử lý sinh học kỵ khí. Nước thải được đưa vào bể từ phía dưới và đi lên qua lớp bùn lơ lửng, nơi vi sinh vật phân hủy các hợp chất hữu cơ mà không cần oxy. Quá trình này tạo ra khí methane, có thể được thu hồi để sử dụng như năng lượng. | Lợi ích của bể Aerotank trong xử lý nước thải: Bể Aerotank hoạt động theo nguyên lý hiếu khí, nơi không khí được cung cấp vào nước thải để hỗ trợ vi sinh vật phát triển và phân hủy chất hữu cơ. Lợi ích lớn nhất của bể Aerotank là khả năng xử lý lượng chất ô nhiễm cao và tạo ra nước thải đạt tiêu chuẩn sau xử lý, đồng thời giảm thiểu mùi và cải thiện chất lượng nước. |
Bể Anoxit và bể lắng
- Công dụng và cách thức hoạt động của bể Anoxit:
- Bể Anoxit được sử dụng để xử lý nước thải với mục tiêu giảm hàm lượng nitơ. Trong bể này, nước thải không có oxy, giúp các vi khuẩn kỵ khí chuyển đổi nitrat thành khí nitơ, từ đó giảm ô nhiễm nitơ trong nước thải. Bể Anoxit thường được bố trí trước bể Aerotank để tối ưu hóa quá trình xử lý.
- Vai trò của bể lắng trong quá trình xử lý:
- Bể lắng là một phần quan trọng trong hệ thống xử lý nước thải. Sau khi nước thải đã được xử lý qua các bể trước, bể lắng giúp tách bùn cặn ra khỏi nước. Quá trình này diễn ra bằng cách cho nước thải lắng xuống, bùn sẽ trầm tích tại đáy bể. Nước trong sạch hơn sẽ được dẫn ra ngoài và có thể tái sử dụng hoặc xả ra môi trường. Bể lắng không chỉ giúp cải thiện chất lượng nước mà còn giảm tải cho các giai đoạn xử lý tiếp theo, đảm bảo hiệu suất tổng thể của hệ thống xử lý nước thải.
Cả hai loại bể này đều góp phần quan trọng trong quá trình xử lý nước thải sinh hoạt, giúp loại bỏ các chất ô nhiễm và bảo vệ môi trường. CWI Việt Nam cam kết cung cấp các giải pháp tối ưu cho việc thiết kế và xây dựng các loại bể xử lý này nhằm bảo vệ môi trường và sức khỏe cộng đồng.

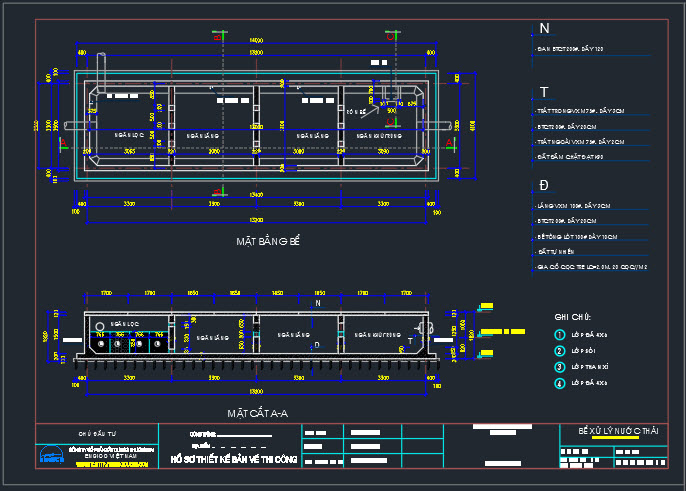

Bản vẽ autocad hệ thống xử lý nước thải
Đặc điểm của bản vẽ autocad
Bản vẽ autocad là công cụ quan trọng trong thiết kế hệ thống xử lý nước thải. Với khả năng tạo ra các bản vẽ chi tiết và chính xác, AutoCAD giúp các kỹ sư và nhà thiết kế hình dung rõ ràng hơn về kết cấu và quy trình xử lý. Dưới đây là một số điểm đặc trưng của bản vẽ autocad trong hệ thống xử lý nước thải:
-
Cách đọc bản vẽ autocad cho hệ thống xử lý: Khi đọc bản vẽ autocad, bạn cần chú ý đến các thông số kỹ thuật, tỷ lệ và các phần của hệ thống. Thông thường, bản vẽ sẽ hiển thị các bể, đường ống, thiết bị xử lý và sơ đồ dòng chảy. Người đọc cần hiểu rõ ký hiệu để xác định vị trí và chức năng của từng thành phần trong hệ thống.
-
Các ký hiệu và quy ước thường dùng trong bản vẽ: Mỗi bản vẽ autocad sẽ có các ký hiệu riêng biệt để biểu diễn các thiết bị và quy trình. Một số ký hiệu phổ biến bao gồm:
- Ký hiệu bể xử lý: Thường được vẽ dưới dạng hình chữ nhật hoặc hình tròn với các chỉ số thể tích rõ ràng.
- Ký hiệu đường ống: Sử dụng các đường thẳng với độ dày khác nhau để biểu thị kích thước và loại ống.
- Ký hiệu thiết bị: Các thiết bị như máy bơm, bộ lọc sẽ có các biểu tượng đặc trưng đi kèm với thông số kỹ thuật.
Ứng dụng thực tế
Bản vẽ autocad không chỉ là công cụ thiết kế mà còn mang lại nhiều lợi ích trong thực tế. Dưới đây là một số ứng dụng cụ thể:
1. Lợi ích của việc sử dụng bản vẽ autocad trong thiết kế:
- Giúp tiết kiệm thời gian và chi phí: Bản vẽ chính xác giúp giảm thiểu sai sót trong quá trình thi công và lắp đặt.
- Tăng cường khả năng phối hợp: Các kỹ sư có thể dễ dàng chia sẻ và chỉnh sửa bản vẽ, tạo sự đồng bộ trong đội ngũ thiết kế.
- Cải thiện khả năng dự đoán: Bản vẽ cho phép dự tính trước các vấn đề có thể xảy ra và tìm giải pháp kịp thời.
2. Ví dụ về một dự án thành công sử dụng bản vẽ autocad:
- Một dự án xử lý nước thải ở khu vực đô thị lớn đã áp dụng bản vẽ autocad trong thiết kế hệ thống bể xử lý. Nhờ vào bản vẽ chi tiết, việc thi công và lắp đặt được thực hiện nhanh chóng và hiệu quả, đảm bảo chất lượng nước sau xử lý đạt tiêu chuẩn môi trường. Dự án này không chỉ giúp cải thiện chất lượng nước mà còn góp phần bảo vệ sức khỏe cộng đồng.
Bản vẽ autocad là một phần không thể thiếu trong thiết kế hệ thống xử lý nước thải, góp phần tạo ra các giải pháp bền vững và hiệu quả cho môi trường.
Quy trình thực hiện và lưu ý khi xây dựng hệ thống
Việc xây dựng hệ thống xử lý nước thải sinh hoạt yêu cầu một quy trình rõ ràng và các bước thực hiện cụ thể. Dưới đây là các bước cơ bản khi lên kế hoạch xây dựng hệ thống:
-
Khảo sát và đánh giá hiện trạng: Trước khi bắt tay vào thiết kế, bạn cần khảo sát thực địa để hiểu rõ về địa hình, nguồn nước thải và các yếu tố môi trường xung quanh.
-
Lập kế hoạch thiết kế: Dựa trên các thông tin thu thập được, bạn sẽ tiến hành lập kế hoạch thiết kế bể xử lý. Điều này bao gồm việc lựa chọn công nghệ và quy mô bể xử lý phù hợp.
-
Thiết kế chi tiết: Sau khi có kế hoạch, bạn sẽ cần tạo ra bản vẽ chi tiết cho hệ thống xử lý, đảm bảo rằng các thành phần được bố trí hợp lý và hiệu quả.
-
Tính toán kinh phí: Dự toán chi phí cho toàn bộ quá trình thi công và lắp đặt là bước tiếp theo. Điều này giúp bạn kiểm soát ngân sách và tránh phát sinh chi phí bất ngờ.
-
Thi công và lắp đặt: Bước cuối cùng là tiến hành thi công theo bản vẽ đã thiết kế, đảm bảo thực hiện đúng các tiêu chuẩn kỹ thuật.
Những lưu ý quan trọng trong quá trình thi công
-
Chọn nhà thầu uy tín: Lựa chọn nhà thầu có kinh nghiệm trong lĩnh vực xây dựng hệ thống xử lý nước thải để đảm bảo chất lượng công trình.
-
Giám sát chất lượng: Cần có đội ngũ giám sát để kiểm tra chất lượng vật liệu và tiến độ thi công theo đúng kế hoạch.
-
Đảm bảo an toàn lao động: Tuân thủ các quy định về an toàn lao động trong quá trình thi công để bảo vệ sức khỏe cho công nhân.
-
Kiểm tra hệ thống: Sau khi hoàn thành, cần thực hiện các bài kiểm tra để đảm bảo hệ thống hoạt động hiệu quả và đáp ứng các tiêu chuẩn môi trường cần thiết.
Quy trình và các lưu ý này sẽ giúp bạn có một hệ thống xử lý nước thải sinh hoạt đạt tiêu chuẩn, góp phần bảo vệ môi trường và sức khỏe cộng đồng.
Kết luận
Trong bài viết này, chúng ta đã tìm hiểu về tầm quan trọng của hệ thống xử lý nước thải sinh hoạt và các yếu tố cần cân nhắc khi thiết kế bể xử lý nước thải. Chúng ta đã thảo luận về các loại bể trong hệ thống, quy trình hoạt động của chúng, cùng với bản vẽ autocad, đặc điểm và ứng dụng thực tế. Những thông tin này không chỉ giúp bạn hiểu rõ hơn về quy trình xử lý nước thải mà còn hướng đến việc bảo vệ môi trường sống của chúng ta.
Hãy liên hệ với CWI Việt Nam để được tư vấn và hỗ trợ trong việc thiết kế và xây dựng hệ thống xử lý nước thải hiệu quả, góp phần bảo vệ môi trường và nâng cao chất lượng sống.
